高压负荷开关户外跌落式熔断器商家

选用组合电器时必须要求所选的负荷开关的转移电流或交接电流的数值合适。熔断器的选择，应考虑变压器的额定电流，过载系数取1.5，励磁涌流12倍0.1s，以及四周环境因素。负荷开关依其灭弧原理可区分为产气、压气、SF6和真空等形式。产气开关由分闸的触头间产生的电弧炽热灭弧管，产生气体将电弧熄灭，随着开断次数的增加，灭弧管逐渐烧光，因此要不断更换灭弧管。

产气式负荷开关大约只能开断1000A以下的电流。压气式开关靠其动触杆分闸运动时产生气体来灭弧，动触杆是空心的铜杆，内装固定活塞，靠分闸运动时产生气体来灭弧。

压气式负荷开关大约开断电流在1350~1850A之间，低于此范围值将会使产品的可靠性大大降低。SF6开关主要优点是三、四个回路，在SF6气体中共箱，体积小，不受外界气候影响，但SF6气体消耗臭氧资源，不符合环保潮流。它的电流开断能力在2000~3500A之间。

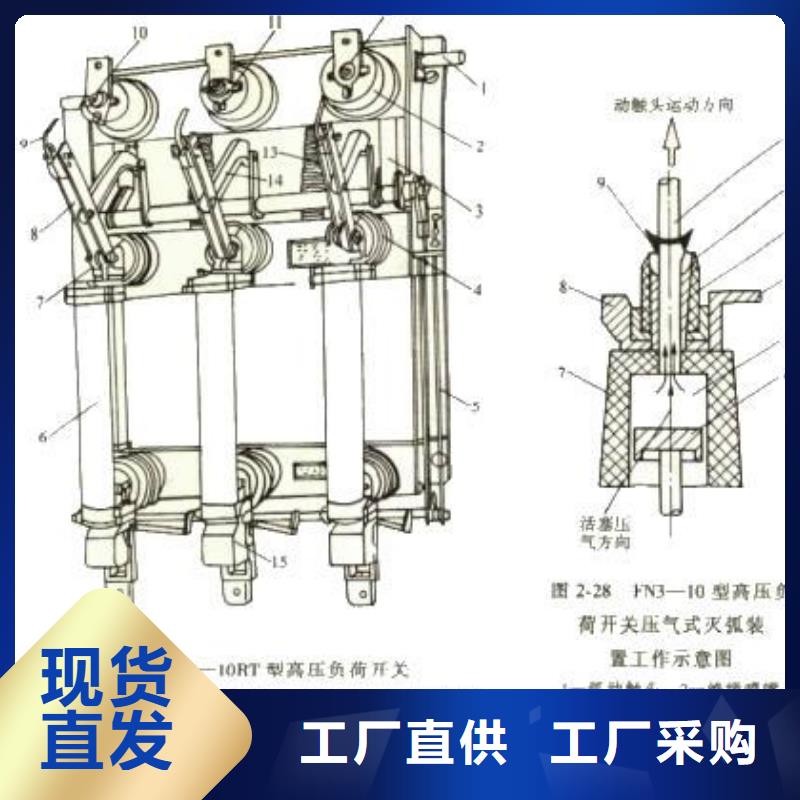

高压负荷开关的工作过程是：分闸时，在分闸弹簧的作用下，主轴顺时针旋转，一方面通过曲柄滑块机构使活塞向上移动，将气体压缩。

  另一方面通过两套四连杆机构组成的传动系统，使主闸刀先打开，然后推动灭弧闸刀使弧触头打开，气缸中的压缩空气通过喷口吹灭电弧。

  合闸时，通过主轴及传动系统，使主闸刀和灭弧闸刀同时顺时针旋转，弧触头先闭合;主轴继续转动，使主触头随后闭合。

高压负荷开关及组合电器,适用于三相交流10KV、50HZ的电力系统中，或与成套配电设备及环网开关柜，组合式变电站等配套使用，广泛用于域网建设改造工程、工矿企业、高层建筑和公共设施等，可作为环网供电或终端，起着电能的分配、控制和保护的作用。该产品技术性能符合IEC出版物60265-1/FDIS《高压负荷开关， 部分:额定电压

高压负荷开关基本原理
  高压负荷开关完全采用了真空开关管的灭弧优点以及相应的操作机构，由于高压负荷开关不具备开断短路电流的能力，故它在结构上较简单、适用于电流小、动作频繁的场合，常见高压负荷开关有户内型及户外柱上型两种。

  高压负荷开关的种类很多，结构可分为油高压负荷开关，真空高压负荷开关，六氟化硫高压负荷开关，产气式高压负荷开关和压气型高压负荷开关等；按操作方式分为手动操作高压负荷开关和电动高压负荷开关两类，这些产品集中使用于配电网中，如环网柜中，目前较为流行的是真空高压负荷开关，高压负荷开关配用熔断器等设备随着我国城网改造工作的推进越来越受到重视，下面介绍两典型的高压负荷开关的结构特点与基本原理。
高压负荷开关工作原理
  高压负荷开关的工作原理与断路器相似。一般装有简单的灭弧装置，但其结构比较简单。
